Projekta Nr. 1.2.1.1/18/A/006 pētījuma Nr. 2.8. “Kriogēnās izolācijas siltumvadītspējas testēšanas sistēma” ietvaros 2020.gada aprīlī, maijā un jūnijā tika īstenotas šādas aktivitātes:
Iespiedplašu elektronikas komponentu atlase un iepirkums.
2. Elektronikas komponentes – sildītāja kontroliera plate:
3. Elektronikas komponentes – spiediena un plūsmas plate;
4. Elektronikas komponentes – sildītāja sildelementa plate;
5. Elektronikas komponentes – releja plate;
6. Kriogēnās temperatūras testēšanas aprīkojuma komponentes.
Iespiedplašu komponentu lodēšana un testēšana.
Spiediena un plūsmas platei elektrobarošanā izmanto 24 V pasīvo PoE (Power over Ethernet). Iespiedplatei ir 3 interfeisi - RJ45, DSUB15 un DSUB9. Ethernet/RJ45 izmanto TCP/IP datu pārraide no spiediena un plūsmas kontroliera uz datoru, kā arīkonfigurēšanai. DSUB15 saskarne ir paredzēta spiediena sensora pievienošanai, bet DSUB9 saskarne ir atvēlēta plūsmas sensora pieslēgšanai.

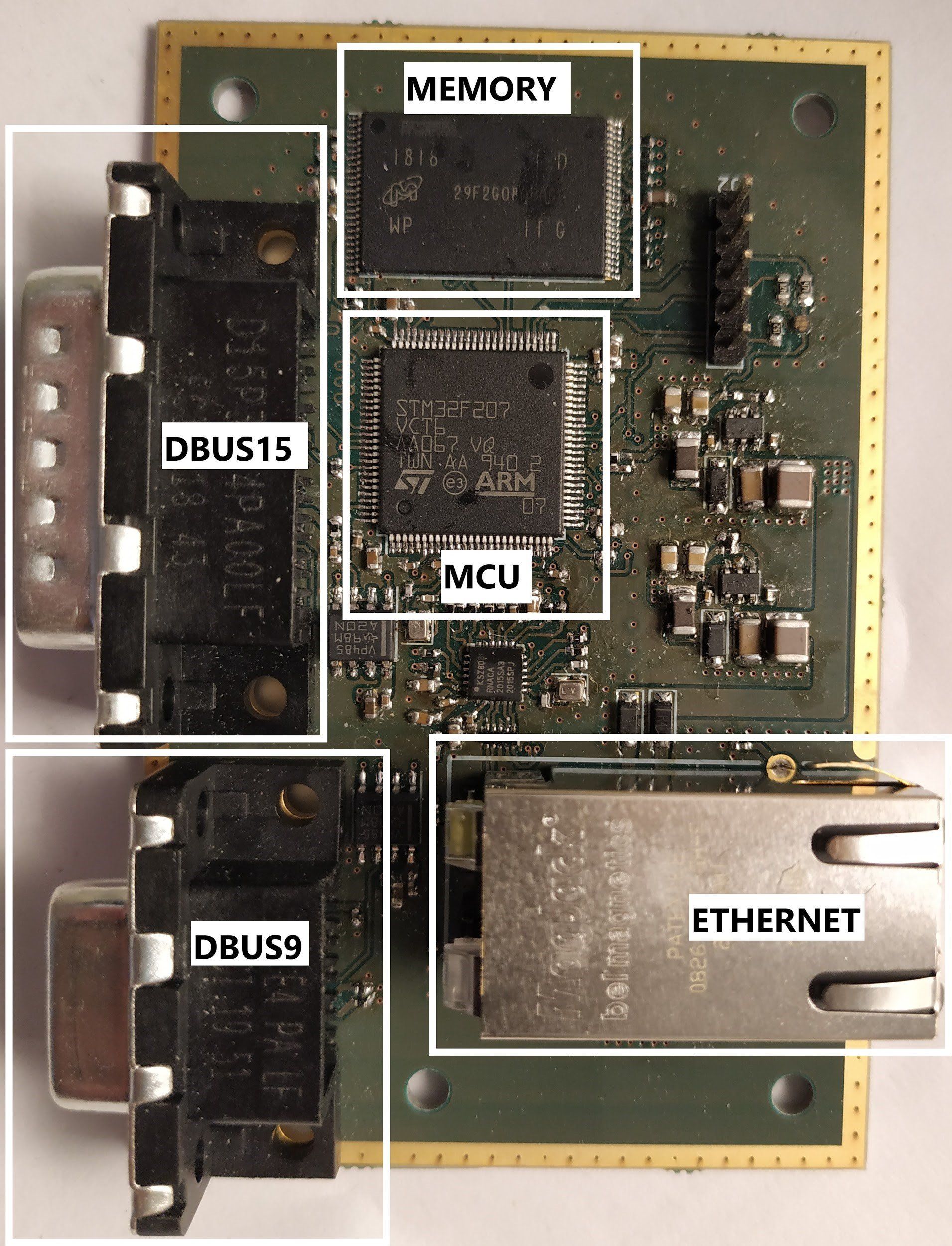

MCU (STM32F207) - nodrošina datu iegūšanu no ADC (analog-to-digital converter) un tā saglabāšanu atmiņā, kā arī datu nolasīšanu no atmiņas un nosūtīšanu uz datoru izmantojot TCP/IP saskarni. (skatīt attēlu)
MEMORY (MT29F1G08ABAEAWP) - NAND atmiņa, kurā īslaicīgi tiek uzglabāti ciparotie dati. (skatīt attēlu)
ETHERNET - nodrošina elektrobarošanu izmantojot pasīvo 24V POE (Power over Ethernet), kā arī nodrošina datu pārraides saskarni starp sensora kontrolieri un datoru. (skatīt attēlu)
DBUS15 - savienojums spiediena sensora pieslēgšanai. (skatīt attēlu)
DBUS9 - savienojums plūsmas sensora pieslēgšanai. (skatīt attēlu).
Projekta rezultātā tiks izstrādāts prototips- radīta sistēma, lai izstrādātu un testētu kriogēno izolāciju, kas paredzēta kosmisko nesējraķešu degvielas tvertnēm, kur kā degviela tiek izmantots sašķidrinātais ūdeņradis un skābeklis.
Ventspils Augstskolas aktivitātes projektā:
1. Mērīšanas sistēmas konstruktordokumentācija, tehniskie risinājumi integrācijas metodei ar testešano sistēmu. Mērīšanas procesa modelēšana. Mērīšanas sistēmas algoritma izveide (izpildītājs – VeA).
2. Mērīšanas sistēmas izstrāde un izveide, sistēmas testēšana, mērīšanas sistēmas integrācija ar testešano iekārtu. Testēšana. Programmaturas izstrāde.
Projekta ietvaros izstrādātā sistēma mērījumu rezultātu precīzākai iegūšanai ļaus veidot savienojumu starp vairākiem dažādiem sensoriem un pārveidotājiem, sinhronizēt mērījumus, veikt augstas precizitātes mērījumu rezultātu konvertēšanu digitālā formātā, nodrošināt mērījumu rezultātu pārraidi, izmantojot pārraides līnijas un komunikācijas tīklus, nodrošināt mērījumu rezultātu akumulāciju un uzglabāšanu pēc izpildes laika un saistībā ar veiktajiem eksperimentiem, kā arī nodrošina mērījumu procesa indikāciju un vizualizāciju.
Projekta vadošais partneris ir SIA “CRYOGENIC AND VACUUM SYSTEMS”, partneri: Ventspils Augstskola un Latvijas Valsts koksnes ķīmijas institūts.
Pētniecības projekta izmaksas (Ventspils Augstskolai pieejamais finansējums): 105279.06 EUR tai skaitā, 50760.2 EUR Eiropas Reģionālās attīstības fonda līdzfinansējums.
Projekts īstenošanu plānots pabeigt līdz 2021.gada 31.maijam.
